      Ajustes no TPS (Sensor de Posição do Acelerador)

      Ajustes no TPS (Sensor de Posição do Acelerador)

      DEFINIÇÃO
      O sensor de posição do acelerador (TPS) é um potenciômetro que dá um
      valor de resistência a cada posição do acelerador. O seu ajuste é feito
      alterando o ângulo em que ele está em relação ao da borboleta e assim é
      alterado o valor em ohms do ponto de repouso dela, para mais ou para menos. Como essa posição é relativa não há necessidade de medir a resistência,
      apenas o quanto se quer alterar em graus na relação entre a posição do
      potenciômetro com a da borboleta.

      Os Sistemas de Injeção Eletrônica que equipam as motos, controlam o combustível e o avanço de ignição através das informações de sensores, e com base em Mapas, define a regulagem gravada nas tabelas de sua memória. O mapa Base sempre é TPS x RPM. Uma das tabelas é o Vetor de TPS, ou Variação do ângulo de Borboleta, responsável pela injeção extra de combustível em aceleração(Enriquecimento em Aceleração). Seria o "diafragma" do Carburador na Injeção. O Avanço de ignição também usa uma Tabela de Vetor para fazer a progressão até chegar na atual posição da Borboleta. O ajuste desta tabela aumenta a reação do acelerador, fazendo com que se acelere menos e o motor fique com mais força.



      TUTORIAL
      A única ferramenta necessária para ajustar o TPS (Sensor de Posição da Borboleta), é uma chave torx, tamanho 25. Um detalhe importante, é a necessidade dessa chave ter furo no centro (ver foto), caso contrário não será possível afrouxar os parafusos. Veja algumas imagens desta ferramenta:

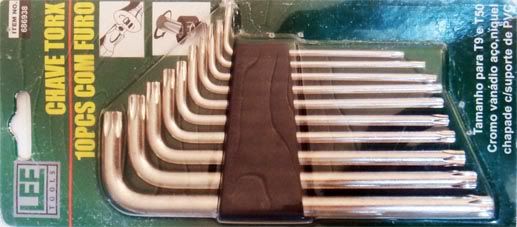

      Kit de chaves TORX (com furo). Adquiri este kit via internet no seguinte endereço:
      http://www.brasutil.com/AWFCatProA.aspx?Pro_Id=686938F
      Valor do kit: R$23,72 - Entrega via sedex em 1 dia

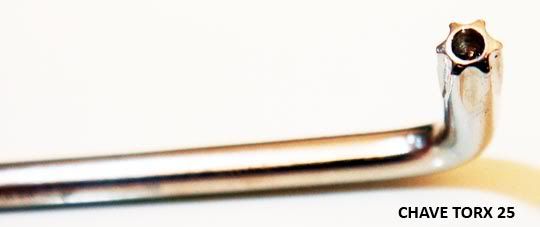

      Chave Torx 25 (com furo): Ferramenta necessária para afrouxar dois parafusos do TPS.


      Acesse o menú de diagnósticos no painel da xt660. As instruções para acessar este menú estão aqui no fórum!

      Menú de diagnósticos da XT660: d01: (angulo de posição do sensor do acelerador)

      Antes de realizar qualquer modificação no TPS, primeiramente anote o número(ângulo padrão) impresso no painel da sua XT660, assim você poderá retornar as configurações de fábrica a qualquer momento.
      Na minha xt660 2006, encontrei como padrão número 17.

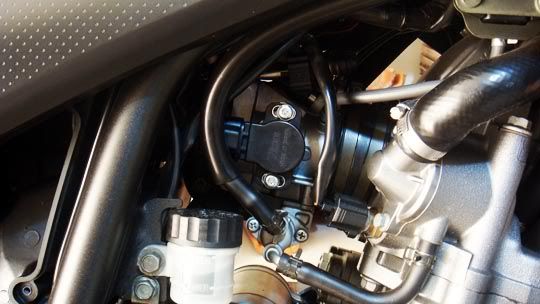

      Apresento-lhes o TPS da minha XT660 2006, componente bem ao centro da imagem:

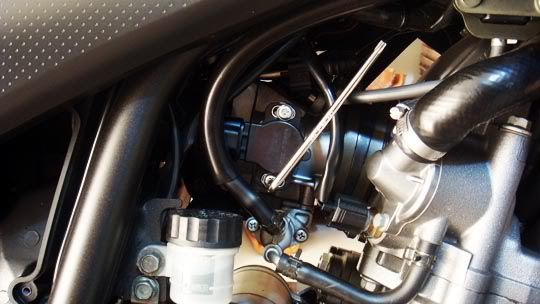

      Vamos apenas afrouxar os 2 parafusos do TPS com uma chave torx 25 (com furo):



      Veja na animação a seguir, como é a gama de ajuste do TPS:

      Ao ajustar a posição do TPS, você também verá no painel da xt660(d01), toda a gama de regulagem.


      Na minha xt encontrei: 8 como valor mínimo e 30 como valor máximo, lembrando que, como padrão, utilizava 17.



      Ao acelerar, você poderá ver esse valor subir a 100 no painel d01. Porém os ajustes são realizados com o acelerador na posição de descanso.


      Estes ajustes ajudam a adquirir uma melhor performance da xt660, porém é recomendado realizar outras modificações, tais como: filtro esportivo, escapamento esportivo, power commander, etc.

      Só no "sentir", é complicado chegar em um valor adequado. O ideal é colocar a xt no dinamômetro e testar em qual situação obtem-se mais potência sem que hajam anormalidades na mistura, para isso deve-se utilizar um medidor de mistura/poluentes.

      Para ter-se uma idéia, mudei de 17(padrão) para 23, nesta condição a mistura tornou-se extremamente incorreta, fazendo com que muita fumaça saisse do escapamento. Já no valor 20, obtive melhor desempenho quando removi o filtro de ar e tampa. Então para condições de haver filtro e escapamento esportivo, acredito que o ideal é acrescer um valor em torno de 3 ao TPS.


      Gostaria de saber algumas informações dos maníacos de plantão:
      - Ano da sua moto
      - Valor TPS padrão da sua XT660
      - Valor mínimo e máximo do TPS
      - Valor ideal do TPS para a configuração atual da sua moto
      - Acrescente ou corrija informações para este tutorial



      Créditos: Alexandre (NicoOffroad) me deu a base de conhecimentos sobre o TPS.
      ACOMPANHE O XT660.NET NAS PRINCIPAIS REDES SOCIAIS [ TWITTER | INSTAGRAM | YOUTUBE | FACEBOOK ]


    2. Curtida(s) vceletricista (usuários que curtiram)

    3. Usuário Registrado

      Estado
      PR PR
      Cidade
      Curitiba
      Idade
      28
      Posts
      171
      Data de Ingresso
      Feb 2010
      Estado civil
      Não informado
      TRIUMPH TIGER 800XC 2013 E HONDA NX150 1989 - PERNELONGUINHA






      Isso aí!
      Só relatando: as 2009 vem c/ o TPS em posição 13.
      A minha está em 20. Estou acompanhando a mistura através da cor da vela.
      __________________________________________________ ________
      Alexandre -Triumph Tiger 800XC (tigresa) e Honda NX 150 (pernelonguinha) - Curitiba/PR


    4. Usuário Registrado

      Cidade
      Salvador-BA
      Idade
      31
      Posts
      625
      Data de Ingresso
      May 2010
      Estado civil
      Solteiro(a)
      CBR1000RR, XTZ250R






      Curti o tuto!


      Gambitec do dia... Acordei, li esse tuto e fui fazer, vi q minhas chave torks n tinha o furo no meio, com preguiça de ir na esquina(uma das melhores lojas de ferramenta de salvador fica a poucos metros da minha casa) peguei a tork de um jogo q tinha aqui e fiz um rasgo no meio... hehehe

      Aqui vão meus dados:

      - Ano: 2008
      - Valor TPS padrão 0: 16
      - Range do TPS: 8 a 29
      - Atual: 18


      Mais tarde vou dar uma volta pra ver como ficou!

      abras!
      A vida é curta. Curta o quanto for possível!!!


    5. Usuário Registrado

      Estado
      SP SP
      Cidade
      São Paulo
      Idade
      51
      Posts
      1.580
      Data de Ingresso
      Mar 2010
      Estado civil
      Não informado
      Yes 125






      Uia!! show de tutorial!! Valeu Anwar!

      Assim que a minha voltar da revisão vou ver como que tá

      Abs!
      __________________________________________________
      Fazer amigos e andar de moto!!



    6. Usuário Registrado

      Estado
      SP SP
      Cidade
      São Paulo
      Idade
      30
      Posts
      829
      Data de Ingresso
      Sep 2009
      Estado civil
      Não informado
      XT 660 / KAWA 636






      Se minha moto voltar para casa, nem vo tentar fazer pq eu vo quebra..!!!
      Eu e as ferramentes não nos falamos, toda ves rola uma briga entre eu e elas,
      e acaba quebrando alguma coisa.!!

      Mais vou pegar um amigo mandar ele ler fazer, kkk!!
      Abraço.!


    7. Usuário Registrado

      Cidade
      Jaborá – SC
      Idade
      30
      Posts
      181
      Data de Ingresso
      Mar 2010
      Estado civil
      Solteiro(a)
      YAMAHA XT 660R PRETA 2005






      Bacana isso, quero tentar mexer nesse trem pra ver como tá.
      Massarolo/Jaborá/SC

      (49) 9151-5903
      Anderson_massarolo@hotmail.com
      Passeios e Viagens dos Bruxos
      www.fortalezadosbruxos.blogspot.com


    8. Administrador Anwar é um Sócio-Colaborador xt660.net
      [Autor do Tópico]

      Estado
      PR PR
      Cidade
      Curitiba
      Idade
      36
      Posts
      5.622
      Data de Ingresso
      Sep 2009
      Estado civil
      Não informado
      Perfil no Facebook:
      Meu perfil no Facebook
      Honda Lead Preta 2010


      Take The Flag - ttf.xt660.net
      Bandeiras portadas:



      Estados onde estive de moto:
      MG PR RJ SC SP
      Clique para adicionar em seu perfil
      Postado originalmente por Masaarolo
      Bacana isso, quero tentar mexer nesse trem pra ver como tá.
      Mesmo sem a ferramenta, você pode conferir o valor TPS padrão. Para isso basta acessar o painel de diagnósticos e ler o d01.
      ACOMPANHE O XT660.NET NAS PRINCIPAIS REDES SOCIAIS [ TWITTER | INSTAGRAM | YOUTUBE | FACEBOOK ]



    9. Usuário Registrado

      Estado
      SP SP
      Cidade
      São Paulo
      Idade
      51
      Posts
      1.580
      Data de Ingresso
      Mar 2010
      Estado civil
      Não informado
      Yes 125






      Pessoal, chequei o diag01 da minha moto e está em 19. Pelo que o amigo Anwar relatou em outro tópico, a posição padrão para ela seria 17 (XT 07/07)

      Postado originalmente por Anwar
      O ajuste do TPS pode variar entre os modelos:
      - 2006: 17
      - 2007: 17
      - 2008: 16
      - 2009: 13

      OBS.: Estes valores são aproximados!
      Minhas dúvidas:
      - no modo diag01, a moto não ligou. Eu teria que ligar a moto em outro modo diag e depois mudar para o diag01 para acompanhar as alterações no painel ou ela mostra as alterações de valores com a moto desligada mesmo?
      - para regular, afrouxo os parafusos e vou mudando pelo método de tentativas para chegar no valor adequado?

      Desculpem as perguntas de leigo no assunto!!

      Abraços!!
      Última edição por Alexandre; 04/10/2010 às 11:48 AM.
      __________________________________________________
      Fazer amigos e andar de moto!!



    10. Administrador Anwar é um Sócio-Colaborador xt660.net
      [Autor do Tópico]

      Estado
      PR PR
      Cidade
      Curitiba
      Idade
      36
      Posts
      5.622
      Data de Ingresso
      Sep 2009
      Estado civil
      Não informado
      Perfil no Facebook:
      Meu perfil no Facebook
      Honda Lead Preta 2010


      Take The Flag - ttf.xt660.net
      Bandeiras portadas:



      Estados onde estive de moto:
      MG PR RJ SC SP
      Clique para adicionar em seu perfil
      Alexandre,

      A moto não liga no modo diag.
      As alterações são feitas com a moto desligada.
      Subir o valor deixará a mistura mais rica.

      Desculpe, mas não sei se respondi sua última pergunta.

      Atualizei o valor do outro tópico para 19 no modelo 2007. Estava em 17 baseado no modelo anterior (2006).
      Novos relatos podem nos ajudar a verificar se os padrões variam entre os modelos.

      Abraço.
      ACOMPANHE O XT660.NET NAS PRINCIPAIS REDES SOCIAIS [ TWITTER | INSTAGRAM | YOUTUBE | FACEBOOK ]



    11. Usuário Registrado

      Estado
      SP SP
      Cidade
      São Paulo
      Idade
      51
      Posts
      1.580
      Data de Ingresso
      Mar 2010
      Estado civil
      Não informado
      Yes 125






      Anwar, então o meu já está no padrão, no 19?
      Se for isso nem vou mexer
      __________________________________________________
      Fazer amigos e andar de moto!!
