Relação da XT660R/Z (Corrente/Coroa/Pinhão)

Tópico: Relação da XT660R/Z (Corrente/Coroa/Pinhão)

Este tópico foi visto 376373 vezes e possui 1333 comentários.

Conectar

  • Lista de usuários marcados

    Para quem tem pouca paciência na leitura segue o link: http://xt660.com.br/showthread.php?2172-Comparativo-entre-as-Rela%E7%F5es-para-XT660R&p=34661#post34661 ################################################# Se continuar por aqui tem mais informações úteis sobre manter a transmissão da XT66.. O sistema de transmissão da XT66 precisa de manutenção como qualquer moto. Aqui encontrará informações para auxiliar a manter a moto em boas condições de uso...

    Este tópico foi visto 376373 vezes e possui 1333 comentários.
    Relação da XT660R/Z (Corrente/Coroa/Pinhão) 5,00 376373 Reviews

      Avaliar Tópico: Relação da XT660R/Z (Corrente/Coroa/Pinhão)

      Nota média: 5,00 | Total: 3 pessoas votaram | Tópico visualizado 376373 vezes.


    1. Usuário Registrado
      [Autor do Tópico]
      Avatar de Barah

      Estado
      SC SC
      Cidade
      .
      Posts
      876
      Data de Ingresso
      Oct 2009
      Estado civil
      Não informado
      XT660 2008 - 60.000 km






      Relação da XT660R/Z (Corrente/Coroa/Pinhão)

      Para quem tem pouca paciência na leitura segue o link:

      http://xt660.com.br/showthread.php?2...4661#post34661

      #################################################

      Se continuar por aqui tem mais informações úteis sobre manter a transmissão da XT66..

      O sistema de transmissão da XT66 precisa de manutenção como qualquer moto. Aqui encontrará informações para auxiliar a manter a moto em boas condições de uso...

      Pinhão original: aguenta a metade dos km rodados da coroa. Previsão de 25000 km se lubrificado correntamente. Ao desgastar, pode ser trocado por outro paralelo RIFFEL ou VAZ.

      Lubrificar a corrente: precisa manter úmida com óleo, não recomendo o uso de graxa. Refazer a lubrificação a cada 300 ~ 500 km.

      Rolete superiror do guia da corrente: se está desgastando rapidamente diminua o peso sobre a moto. Trocar o material do rolete é ilusão, pois sua função é limitar o curso da corrente e se está desmanchando indica excesso de peso na moto.

      A XT66 não é indicada para carregar peso em excesso, então saiba o quanto carrega na viagem pois quando trabalhar a suspensão a corrente fica esticada quando encosta no rolete superior. Se a corrente estiver no limite da vida útil ao esticar pode não aguentar e rompe.

      Regulagem da folga da corrente precisa ser feita para atender todo o curso da suspensção, de preferência quando a moto estiver carregada pronta para viajar, com o garupa em cima da moto inclusive.

      Principal de tudo: o conjunto de motor + transmissão da XT está dimensionado para entregar torque com o motor cheio, resumindo, não gosta de trabalhar em baixas rotações com marchas altas. Deixe de ser preguiçoso e acelere a moto, caso contrário a corrente chicoteia e estará diminuindo a vida útil da corrente: aumenta o desgate podendo até cair para fora do pinhão ou coroa.

      A seguir tem solução para até trocar o passo da corrente para o tamanho 525, não precisa, basta comprar uma corrente no paralelo dimensionada corretamente ou cuidar da transmissão original - aguenta perto de 30000 km se bem cuidada.

      ################################

      As primeiras XT66 usam a DID 520 VP, a partir de 2008 a DID 520 VP2...

      No exterior a recomendação é DID 520 VM ou num UP para DID 520 ZVM2
      http://www.didchain.com/chainSpecs.html

      A CZChains é 520 ORM:
      http://www.mitasbrasil.com.br/czchains.html

      Corrente EK é 520 MVXZ. Veja no sítio os tipos de emenda, a SLJ é bem interessante:
      http://www.ekchain.jp/product/street_bikes.html

      Onde consultar mais informações:

      http://www.didchain.com/trialsChains.html
      http://www.didchain.com/chainSpecs.html
      http://www.dc-afam.com/html/products/index.html
      http://www.rk-japan.co.jp/global/chain/chain_oring.htm
      http://www.ekchain.jp/feature/index.html
      http://www.reginachain.it/eng/produc...cheda_zr.shtml

      **********************************
      O kit utilizado na minha moto:

      Pinhão AFAM, ref. 21510-15
      Coroa AFAM, ref. 12305-45
      Corrente da AFAM, ref. A520XSR-G

      http://www.dc-afam.com/images/downlo...ansmission.pdf

      É uma corrente do tipo X'ring fornecida com emenda, porém os pinos da emenda precisam ser remanchados e ao final se torna uma corrente sem emenda.






      Corrente CZChains: boa resistência mas podem arrebentar o grampo da emenda perto dos 10000 km. Na caracterísitca de funcionamento da XT66 evitaria corrente com emenda+grampo, vale o comentário da previsão de durabilidade da emenda.

      PS. Se algum parceiro tiver recomendações de correntes disponíveis no mercado paralelo não hesite em por em discussão aqui no fórum. Minha recomendação é para uma manutenção de longo prazo e alta resistência, sintam-se livres para substituir pela corrente mais conveniente para sua necessidade/custo.

      Abraços

      ################################################## ###


      Defeito na corrente por travamento dos elos;
      Defeito na corrente por folga nos rolinhos - entre os elos;

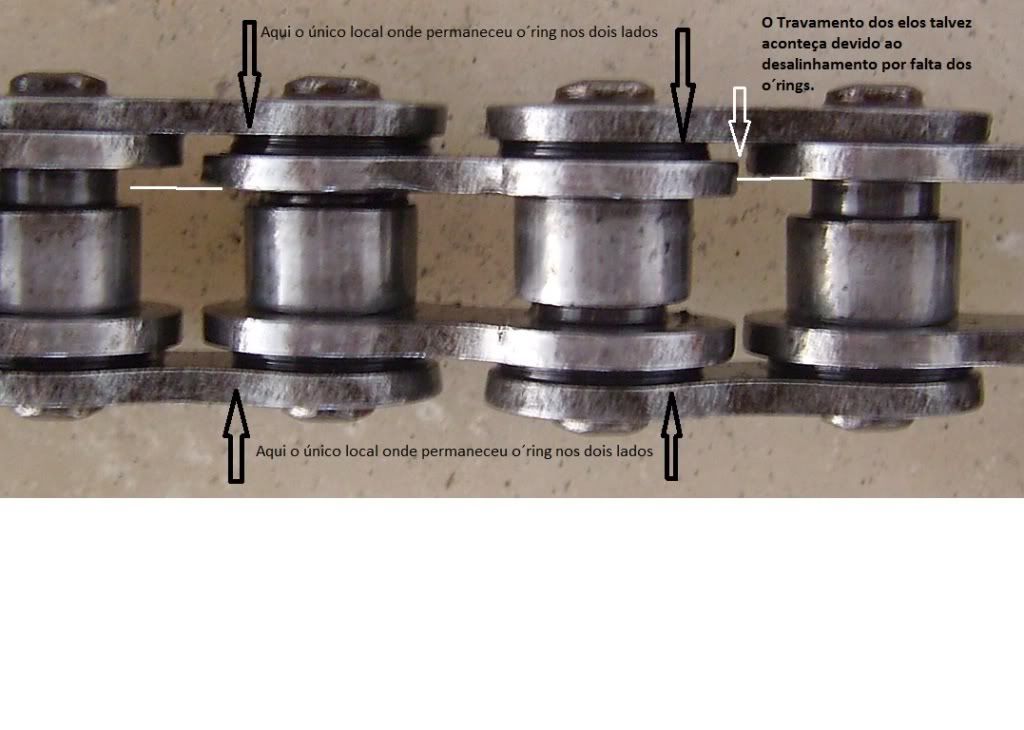

      Defeito na corrente por danificação dos retentores (O'ring);

      Imagens na página 7, por Bahia.





      Para quem deseja aumetar o passo da corrente para o tamanho 525:
      Corrente:
      https://motow.websiteseguro.com/det_...SROZ%20114%20L

      http://www.criativaacessorios.com.br/
      Foto abaixo do conjunto coroa + pinhão 525

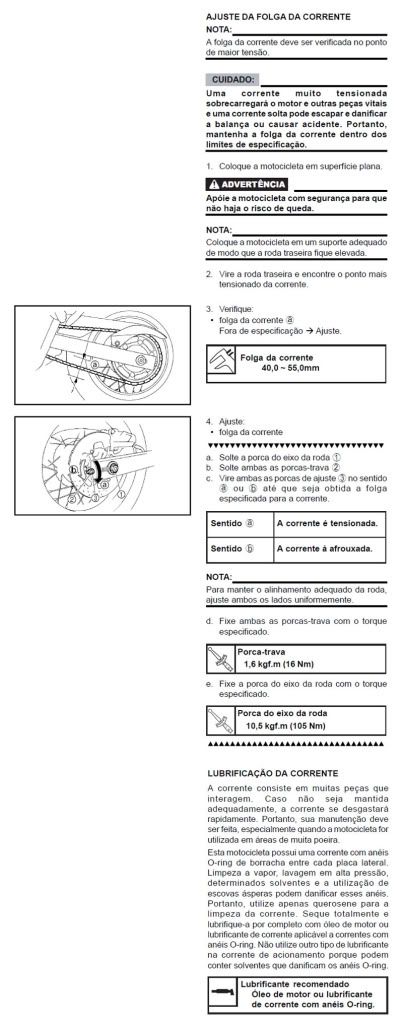

      Como ajustar a folga da corrente:



      Corrente EK comprada por AMorlin - página 22:




      Emenda para ser montada por definitivo:

      Última edição por Barah; 08/11/2012 às 09:18 PM. Razão: Concentrar informações...


    2. Usuário Registrado

      Estado
      DF DF
      Cidade
      Brasília
      Idade
      44
      Posts
      295
      Data de Ingresso
      Sep 2009
      Estado civil
      Não informado
      BMW F800GS Trophy 2012





      Estados onde estive de moto:
      GO MG RJ
      Clique para adicionar em seu perfil

      Re: Sistema de Transmissão - corrente/coroa/pinhão


      Excelente pesquisa, Barah. Vai servir de fonte de consulta. Mas com relação aos preços isso é bem relativo.


    3. Usuário Registrado
      Avatar de Luiz Almeida

      Posts
      22
      Data de Ingresso
      Nov 2009






      Re: Sistema de Transmissão - corrente/coroa/pinhão

      Para ilustrar o tópico e repassar experiência que tive:

      Fiquei deveras surprêso com o estado da corrente original da minha XT660 com cerca de 16 mil km rodados. Como já havia ouvido falar das diversas quebras deste componente e o respectivo estrago resultante, sem falar na possibilidade de grave acidente, estava alerta.

      A corrente não apresentava folgas laterais ou longitudinais, ou seja, estava bem encaixada na coroa, mas a ausência dos retentores o'rings e a excessiva folga dos anéis que recombrem os pinos me assustou.

      Vejam na foto:


      Sempre fui muito zeloso quanto à moto por inteiro, especialmente em relação ao conjunto de transmissão. A limpeza era feita com querosene e a lubrificação com graxa Molycotte, aditivada com bissulfeto de molibdênio. Quando ia rodar nas beiras de praia usava óleo mais fino misturado com grafite.

      Bom, resolvi trocar o conjunto. O que menos durou dentre todas as motos que comprei zero, passando por uma XL 250, companheira de trilhas semanais e mais de 8 enduros, que troquei o conjunto de fábrica com 24 mil km.

      Usei pinhão e coroa Riffel, com o aço mais forte oferecido no mercado.

      A corrente foi uma DID japonesa, a mesma da CB500, que foi colocada SEM emenda por profissional de minha inteira confiança.

      Vendi a XT, acredito, com um conjunto de transmissão mais confiável do que o oferecido pelo fabricante.

      Por fim, não poderei fazer, tecnicamente, juízo de valor sobre a corrente original. Só quero alertar que fiquem atentos e não façam economia em relação à corrente da XT660. Os danos poderão sair muito, muiiito mais caros.

      Inté

      Luiz Almeida

    4. Curtida(s) Augusto (usuários que curtiram)

    5. Usuário Registrado
      [Autor do Tópico]
      Avatar de Barah

      Estado
      SC SC
      Cidade
      .
      Posts
      876
      Data de Ingresso
      Oct 2009
      Estado civil
      Não informado
      XT660 2008 - 60.000 km






      Re: Sistema de Transmissão - corrente/coroa/pinhão

      Atualizando informações... achava que a corrente aguentaria mais, mas os rolinhos estavam com folga parecida com a foto do Luiz e os elos não paravam mais alinhados - ficavam apontando para cima. As regulagens antes foram 3 vezes, agora com frequência a cada 1000 km - estava na metade da balança. Havia trocado o pinhão aos 25000 km pensando em maior km com a corrente, não foi.

      Não paguei pra ver arrebentar, coloquei um kit paralelo fornecido pela revenda autorizada. Como estou acompanhando a durabilidade, posso tecer comentários mais tarde.

      O kit composto de coroa + pinhão + corrente X'ring sem emenda custou a metade de um kit original.

      Abraços
      Última edição por Barah; 23/11/2011 às 10:58 PM.


    6. Usuário Registrado

      Idade
      38
      Posts
      62
      Data de Ingresso
      Nov 2009
      Super Tenere Azul 1997






      Re: Sistema de Transmissão - corrente/coroa/pinhão

      Salve galera acabei de fechar a minha relação!!! >

      Mas no meio deste sofrimente de liga telefone para tudo qto é lado descobri lugares e há uma loja que só mexe com venda de relações é a tal de corcopin que fica lá nas bocas daqui de SP (11) 3222-2808 lá tem a relação para super por R$ 370,00 corrente did com retentor e pinhão e coroa vaz. Mas na Indiana comprei a relação original tudo Yamaha made in japan por R$ 500,00 em 2x não exitei e abraçei pego no sabado agora vou ficar mais sossegado de cair na estrada com a monstrinha.

      Abs

      Rojas


    7. Usuário Registrado

      Estado
      SP SP
      Cidade
      São Paulo
      Idade
      28
      Posts
      829
      Data de Ingresso
      Sep 2009
      Estado civil
      Não informado
      XT 660 / KAWA 636






      Re: Sistema de Transmissão - corrente/coroa/pinhão

      Bom no meu caso so troquei o Pinhao da relaçao, ate agora esta bom nao vi problemas..!!


    8. Usuário Registrado

      Idade
      38
      Posts
      62
      Data de Ingresso
      Nov 2009
      Super Tenere Azul 1997






      Re: Sistema de Transmissão - corrente/coroa/pinhão

      Po Talarico a minha tá estralando e será que trocando o pinhao ela para de estralar¿¿¿

      Esse é meu medo e to sempre com a patroa na garupa! Já pensou a corrente me estoura na estrada sento e choro!

      Abs Rojas


    9. Usuário Registrado

      Estado
      PA PA
      Cidade
      Belém
      Idade
      45
      Posts
      184
      Data de Ingresso
      Nov 2009
      Estado civil
      Casado(a)
      YAMAHA XT660R BLUE 2008


      Take The Flag - ttf.xt660.net
      Bandeiras portadas:




      Re: Sistema de Transmissão - corrente/coroa/pinhão

      INFELIZMENTE AS VEZES O BARATO NÃO É O RACIONAL

      CONJUNTO COROA E PINÃO + CORRENTE PREFERENCIALMENTE

      DEVEM SER TROCADO JUNTOS, POIS UM OPINHÃO GASTO SUBSTITUÍDO

      POR UM NOVO , JAMAIS VAI SE AJUSTAR PERFEITAMENTE COM A CORRENTE USADA,

      ENTÃO TENDERÁ A SE DESGASTAR PREMATURAMENTE, ILUDINDO A ECONOMIA

      DE MONEY, JÁ FIZ ISSO NA MINHA ANTIGA FALCON, AS VEZES EM TEMPOS DE

      POUCA GRANA , MAS SABIA QUE IA DURAR MENOS, ADIVINHEM.....

      GRANDE ABRAÇO
      O tempero quem faz é a fome!!!!!!


    10. Usuário Registrado

      Estado
      PA PA
      Cidade
      Belém
      Idade
      45
      Posts
      184
      Data de Ingresso
      Nov 2009
      Estado civil
      Casado(a)
      YAMAHA XT660R BLUE 2008


      Take The Flag - ttf.xt660.net
      Bandeiras portadas:




      Re: Sistema de Transmissão - corrente/coroa/pinhão

      INFELIZMENTE AS VEZES O BARATO NÃO É O RACIONAL

      CONJUNTO COROA E PINÃO + CORRENTE PREFERENCIALMENTE

      DEVEM SER TROCADO JUNTOS, POIS UM OPINHÃO GASTO SUBSTITUÍDO

      POR UM NOVO , JAMAIS VAI SE AJUSTAR PERFEITAMENTE COM A CORRENTE USADA,

      ENTÃO TENDERÁ A SE DESGASTAR PREMATURAMENTE, ILUDINDO A ECONOMIA

      DE MONEY, JÁ FIZ ISSO NA MINHA ANTIGA FALCON, AS VEZES EM TEMPOS DE

      POUCA GRANA , MAS SABIA QUE IA DURAR MENOS, ADIVINHEM.....

      GRANDE ABRAÇO
      O tempero quem faz é a fome!!!!!!


    11. Administrador Anwar é um Sócio-Colaborador xt660.net

      Estado
      PR PR
      Cidade
      Curitiba
      Idade
      35
      Posts
      5.600
      Data de Ingresso
      Sep 2009
      Estado civil
      Não informado
      Perfil no Facebook:
      Meu perfil no Facebook
      Honda Lead Preta 2010


      Take The Flag - ttf.xt660.net
      Bandeiras portadas:



      Estados onde estive de moto:
      MG PR RJ SC SP
      Clique para adicionar em seu perfil

      Re: Sistema de Transmissão - corrente/coroa/pinhão

      Minha relação original durou apenas 19.000km.
      Arrebentou de uma vez. Não fez nenhum tipo de barulho antes de travar.

      Não economizem com a relação se perceberem que esta se encontra gasta. O prejuízo pode ser bem maior se tardar a substituição.

      Balança, espelho do cubo, prisioneiros e porcas! Todos detonados!

      Vejam o prejuízo nas fotos:
